Máquinas extrusión soplo
Nuestra gama de maquinaria de extrusión soplo MANTIENE un alto grado de calidad, con el mejor retorno de inversión (ROI) en la industria al día de hoy .
Ofrecemos maquinaria de última generación con movimiento de carro de diseño clásico Alemán, componentes europeos completos, con ingeniería, acabado y soporte Nacional y Canadiense. Una gama de maquinaria CANMOLD desde una máquina sencilla y económica hasta nuestra gama de carrera larga está disponible, desde la botella más pequeña hasta contenedores de 30 litros.
Serie Phoenix
Para trabajo pesado, larga durabilidad
Hay 5 modelos básicos de la serie Phoenix, pero tamaños y variaciones especiales están disponibles a petición.
- Serie 105F Phoenix
- Serie 1010F Phoenix
- Serie 1012F Phoenix
- Serie 1015F Phoenix
- Botellas pequeñas (lácteos) Phoenix

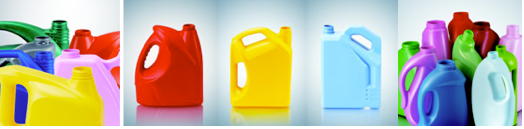

Tipos de Productos;
| 105F | 1010F | 1012F | 1015F | |
|---|---|---|---|---|
| Tamaño Platina(Ancho x Alto) | 300mm x 365mm | 380mm x 440mm | 480 mm x 340mm | 700 mm x 445mm |
| Recorrido de Carro | 500mm | 650mm | 650mm | 900mm |
| Tonelaje Fuerza Cierre | 78Kn | 127Kn | 110Kn | 196Kn |
| Capacidad Extrusión | 60Kg/ hr (Extrusor 65mm) | 90 / 105Kg/hr (Extrusor 75mm) | 70 / 120Kg/hr (Extrusor 75mm) | 230 Kg/hr (Extrusor 100mm) |
| Carrera de Apertura y Cierre | 250mm | 350mm | 200mm | 390mm |
| Tamaño Máquina (Largo x Alto x Ancho) | 3.8M x 2.45M x 3.6M | 4.34M x 2.6M x 3.15M | 4 M x 4.04 x 3.15M | 6.2 M x 4.7 x 2.5M |
DETALLES TÉCNICOS DE LA MÁQUINA
- Retirada del producto a través de la máquina central a 1 o 2 lados (opcional) - Sistema de brazo robótico.
- Controlador Siemens Simatic S7, 100 juegos de almacenamiento para moldes.
- Control de Parison Siemens 50Pt o 100Pt (opcional).
- Rebabeadores de tapa, manija, parte inferior incluida.
- Transportadores A través del medio para las botellas terminadas. transportador de rebabas por debajo, luego el transportador hasta la boca del molino.
- Pantalla Siemens 7 "pantalla táctil estándar.
- Inversor Yaskawa, Japonés.
- Sensores y Relés Omron, Japonés.
- Sistema Hidráulico Yuken, Japonés.
- Neumática Rexroth, Alemania.
- Plataforma Sistema de elevación automática.
- Cabezal Cabezal cromado con diseño de torpedo. Control de temperatura de 2 zonas. Ajuste de 3 tornillos en la parte delantera.
- Abrazadera Sistema de toggle masivo construido con el marco equilibrado. Soporte de gancho de platina.
- Controles Protección contra arranque en frío, autodiagnóstico, advertencia de la tolva vacía.
- Controles Proporcionales En la carrera del carro y la abrazadera a petición (opcional).
- Ajustes hidráulicos independientes para el cierre del molde y la fuerza de la abrazadera.
- Lubricación Sistema de control automático.
- Lineal De alta precisión, guías a prueba de explosión(lineal) .Rapidas y de movimiento suave.
- Sistemas eléctricos CSA (Canadian Standard Electrics), equivalente UL, equivalente CE.
- Configuración Rodamiento lineal, sistema de cabezal bobbing.
Abrazadera
Guías Lineales

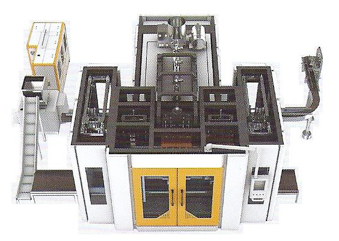

Layout de Máquina
Layout con la configuración completa
Extrusora:
- Ajustes en cabeza izquierda / derecha.
- 4 secciones de control de temperatura.
- Ventilador de refrigeración de 3 secciones.
- Dispositivo de refrigeración en la sección de alimentación del cañón y la tolva de la caja de cambios. Capacidad de 80 Kg con derrame de material y función de barrera.
Sistema de soplado:
- Con regulador de aire
- Ajuste de carrera disponible
- Flujo de agua del dispositivo de enfriamiento a la parte inferior del pin de soplado.
- Ajustes a izquierda / derecha / adelante / atrás.
- Expulsar / enfriar el cuello.
Diseño de la eliminación de rebabas. Corte de rebaba horizontal y transportador al molino.

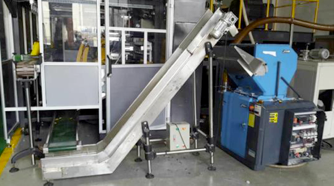

Banda Transportadora de Succión a molino
Fabricación de la máquina Especificaciones estrictas controladas por la oficina del personal de Pet All Asia. Los estándares de seguridad de OSHA en todas las partes, con seguridad de puertas y utilidades (desconectables) a las normas de OSHA. Etiqueta de la ESA para los estándares de Ontario, Canadá incluidos.
Alcance de la máquina de suministro, control de parison, de-flash, robot de takeout, cabezal, transportadores de rebaba (2), transportador de botella terminada.
Moldes Aluminio con insertos de berilio de cobre estándar, disponible con la máquina.
Instertos de Cobre
Moldes montados
Moldes montados
Herramientas de cabezal disponibles.

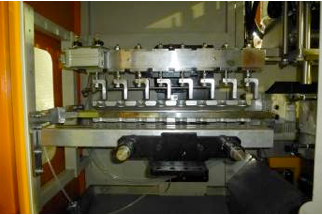

Herramienta De-flash disponible
Variedad de cuchillo disponible. Cuchillo caliente o de pinch estandard

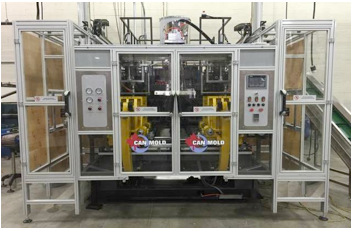

Botella pequeña (tipo lácteo) Serie Phoenix

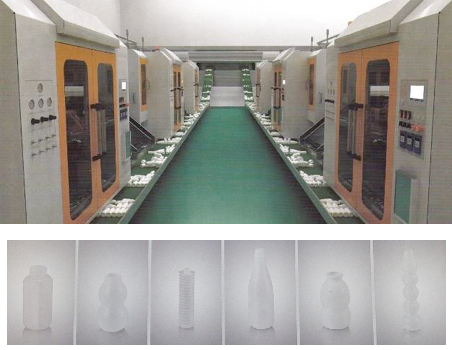

Muestras de Producto - Botellas de Lácteos

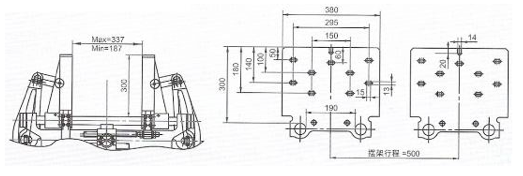

Dimensiones del platina - botellas para lácteos
Se trata de máquinas de una sola capa disponibles hasta 16 cavidades (8 + 8) con rebabeador y robot que saca las botellas. Un ciclo de producto de 10 segundos es estándar. Algunas empresas tienen más de 400 de estas máquinas que producen botellas de leche.
- Cabezal Distancia entre centros CD Estándar 80mm
- Tamaño de la máquina 4 x 4,6 x 2,57 metros
- Platina abrir / cerrar carrera 200 mm
- Fuerza de Cierre 110km
- Diámetro de la extrusora 75mm
- Capacidad máxima exterior 120 Kg/hr
Recorte de cuello spin trimmer para botella pequeña (en la máquina)

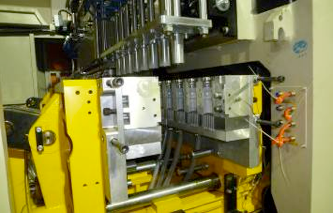

Detalle de la máquina para botella pequeña

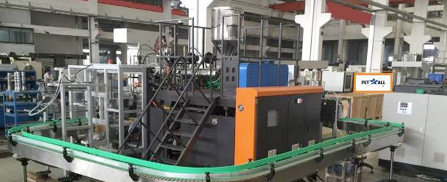

Máquina Phoenix con transportador de envoltura por el exterior
Maquinas Can Mold de Carrera Larga
Serie Can Mold 70R
Serie Can Mold 150R
Serie Can Mold 250R
Serie Can Mold 350R

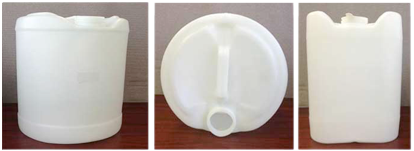

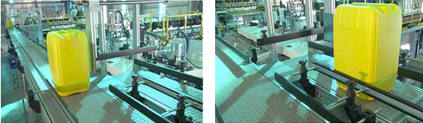

Contenedores grandes:
- Nuestra linea de máquinas de carrera larga han tenido un gran éxito, ofreciendo muchas ventajas.
- Construcción robusta masiva que permite resistencia y estabilidad para grandes contenedores, tales como 20 L cuello delgado.
- Máquinas con cavidades multiples para grandes recipientes de 5 litros o galones en hasta 8 cavidades (2 x 4), ofreciendo una fuerte competencia a las sopladoras de rueda.
- Máquinas industriales para paredes gruesas, contenedores muy pesados para mercados como espersores de productos para el jardín a presión.

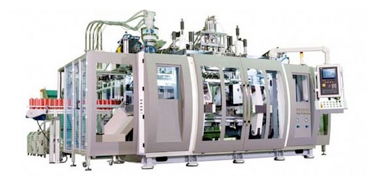

Máquinas de extrusión soplo para contenedores unicapa y multicapa
Máquinas para fabricar contenedores unicapa y multicapa disponibles para contenedores de cuidado personal y cosméticos, especialmente en cavidades múltiples (hasta 20 cavidades) están disponibles en sistemas de carrera larga / lineal
Cosmético / de cuidado personal. También botellas de aceite y contenedores médicos
| DATOS TÉCNICOS | ||||
|---|---|---|---|---|
| Modelo | CANMOLD70R | CANMOLD 150R | CANMOLD 250R | CANMOLD 350R |
| Rango de productos (Max) | 6L | 20L | 30L | 30L |
| EXTRUSOR | Convecional o Alimentación por ranuras | Convecional o Alimentación por ranuras | Convecional o Alimentación por ranuras | Convecional o Alimentación por ranuras |
| Diametro del Husillo | 75 mm | 75 mm or 100 mm | 100 mm | 125 mm |
| Tornillo L / D | 30:01:00 | 30:01:00 | 30:01:00 | 30:01:00 |
| Motor Principal | 100 hp | 100hp or 125 hp | 125 hp | 125 hp |
| Capacidad de Extrusión | 210 kg / hr | 210 / 300 kg / hr | 300 kg / hr | 400 kg / hr |
| Zonas de calentamiento | 4 | 4 or 5 | 5 | 5 |
| Capacidad de calentamiento del husillo | 18 kw | 18 kw or 36 kw | 36 kw | 54 kw |
| --- | --- | --- | --- | --- |
| Distancia entre centros | La distanciaCenters are flexible and custom heads available) | La distanciaCenters are flexible and custom heads available) | La distanciaCenters are flexible and custom heads available) | La distanciaCenters are flexible and custom heads available) |
| --- | 2 x 220 mm max | 2 x 250 mm max | 3 x 250 mm max | 3 x 400 mm max |
| --- | --- | --- | 6 x 120 mm max | 4 x 300 mm max |
| --- | --- | --- | 8 x 80 mm max | 6 x 200 mm max |
| --- | --- | --- | 10 x 60 mm max | 8 x 120 mm max |
| --- | --- | --- | 5 | 10 x 100 mm max |
| Max Die Diameter | 150 mm | 180 mm | 200 mm | 220 mm |
| --- | --- | --- | --- | --- |
| CLAMPING UNIT | Tie – Barless (Toggle) Type | Tie – Barless (Toggle) Type | Tie – Barless (Toggle) Type | Tie – Barless (Toggle) Type |
| Fuerza de Cierre | 10 Ton | 22 Ton | 25 Ton | 35 Ton |
| Daylight | 158 - 546 mm | 234 – 700 mm | 234 – 700 mm | 158 – 546 mm |
| Dimensiones de Platina(Alto x Ancho) | 470 x 450 mm | 540 x 540 mm | 540 x 850 mm | 470 x 1200 mm |
| Longitud de Carrera | 600 mm | 720 mm | 1030 mm | 1300 mm |
| --- | --- | --- | --- | --- |
| Unidad Hidraulica | Circuito de Presion Alta + Baja con Acumulador | Circuito de Presion Alta + Baja con Acumulador | Circuito de Presion Alta + Baja con Acumulador | Circuito de Presion Alta + Baja con Acumulador |
| Presión del sistema (max) kg/cm² | 70 | 70 | 70 | 70 |
| Presión de Tonelaje (max) kg/cm² | 180 | 180 | 180 | 180 |
| Pump Drive | 30 hp | 30 hp | 40 hp | 50 hp |
| Servo Drive | 7.5 hp | 7.5 hp | 7.5 hp | 7.5 hp |
| --- | --- | --- | --- | --- |
| Utilidades | High + Low Pressure Circuit with Accumulator | High + Low Pressure Circuit with Accumulator | High + Low Pressure Circuit with Accumulator | High + Low Pressure Circuit with Accumulator |
| Consumo de aire L / min | 1100 / 2200 | 1500 / 3000 | 2300 / 4600 | 2500 / 5000 |
| Presión de aire kg/cm² | 6 – 8 | 6 – 8 | 6 – 8 | 6 – 8 |
| Carga total conectada | 111 kw | 131 / 140 kw | 269 kw | 345 kw |
| Consumo Promedio | 78 kw / h | 92 / 98 kw / h | 198 kw / h | 210 kw / h |
| Tamaño de máquina (Largo x ancho x altura) | 5.4 x 3.2 x 3.7 m | 5.6 x 6.5 x 4.1 m | 6.1 x 8.5 x 4.2 m | 7.6 x 11.31 x 4.4m |
Serie Can Mold 150R
Vista Lado Can Mold 150R
Caracteristicas
- Diseño compacto y precio competitivo
- Alto rendimiento
- Cambio rápido de color
- Sistema de control amigable para el usuario con mando a distancia
- Alta eficiencia de producción y ahorro de energía
- Completamente automatizado
Tipos de contenedores ; Cuello Angosto, tambores y contenedores de agua grandes

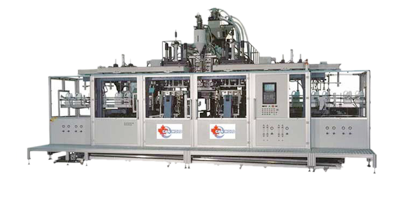

Máquina Can Mold 250R
Producción de Galones de Alto Volumen / Máquinas de 5 Litros (hasta 8 cavidades)

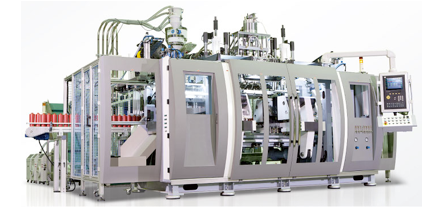

Modelo Can Mold 350R
Esta serie está diseñada específicamente para competir con cualquier maquinaria Europea de carrera larga. Tenemos clientes que trabajan nuestra máquina en 8 cavidades en envases de 2.5 galones, teniendo así una plataforma ultra-competitiva.
Todos los componentes son elegidos a mano garantizando alta calidad y al mismo tiempo fácilmente disponibles en Norteamérica, por ejemplo: Rexroth, Bosch, Barber Coleman Sistema de Control Maco, así como Festo Pneumatics.

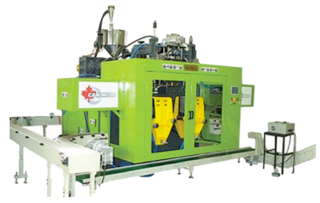

Serie de Maquinas De menor costo “Caballos de fuerza”

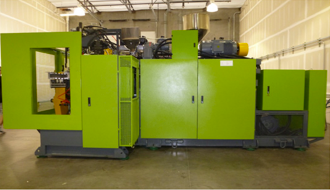

Can Mold 75R
Botellas Pequeñas con alto número de cavidades
Técnicamente la máquina es muy robusta y de larga duración y cientos de estas máquinas se están entregando en todo el mundo.
La configuración está disponible hasta 5 x 110 centros y la máquina viene completa con de-flash y take-out con los transportadores de la rebaba y los transportadores que llevan la botella terminada, más un detector de fuga disponible en 1 solo paquete.
Dependiendo el proyecto y el presupuesto podemos tratar de encontrar la mejor solución.
Especificaciones principales de la máquina:
- Para la producción de botellas de hasta 12 L en cavidad única
- extrusora de 80mm, proporción 24: 1, produciendo 110kg / h de HDPE
- Potencia del motor de la extrusora 30 kw
- 4 zonas de calor de barril en la extrusora
- Programador de 100 puntos Moogparison
- Cabeza de cinco vías, CD de 100mm
- Navaja de pellizco pre-apretado
- Voltaje: 460V, 3P, 60C
- Fuerza de sujeción - 110kn
- Dimensiones de la platina - 520 mm x 420 mm (p x h)
- Apertura de la platina 200-560mm
- Longitud de carrera 600mm
Componentes de alta calidad:
- PLC Panasonic (Japón)
- Regulador de temperatura RKC (Japón)
- Relé y contactor TE (Francia)
- Transductor Fuji (Japón)
- Bomba de aceite y todos los sistemas hidráulicos Yuken (Japón)
- Tubería de aceite Pioneer (Japón)
- Piezas de sellado HY (Alemania)
- Piezas neumáticas Festo (Alemania)

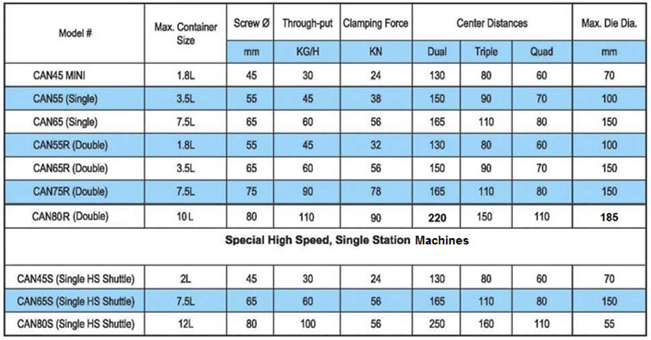

Rangos de Maquinaria
